对于炫彩精明的LED显示屏来说
，驱动IC更像是一位默默贡献的“幕后英雄”
，它肩负着高效能、高不变性、高精度、长命命等沉要使命。也正是这位“幕后英雄”
，直接决定了LED显示屏的使用履历。EVO厅官网作为LED显示驱动领域市场占有率第一的玩家
，为推动行业的发展和技术的进取
，在钻营产品极致性价比的路路上不休索求着。近日
，EVO厅官网推出了最新的16路双缓存恒流输出LED驱动芯片ICN2028
，有效提升了显示刷新率
，使机能有了更进一步的提升。

ICN2028有哪些分歧？

ICN2028是一款专为LED显示屏设计的驱动IC
，选取16路恒流灌电流输出
，它集成了“Noise FreeTM”技术
，拥有极佳的抗滋扰个性
，使恒流及低灰成效不受PCB板的影响。并可选用分歧的表挂电阻对输出级电流大幼进行调节
，精确节造LED的发光亮度。

图1：ICN2028方框图。

ICN2028选取了精确电流驱动节造技术
，统一芯片的分歧通路间
，分歧芯片之间的电流差距极幼。

? 通路间电流差距<><>

? 拥有不受负载端电压影响的电流输出个性
，如图2所示。输出电流将不随LED顺向电压VF的变动而变动。

图2：ICN2028电流输出个性。

ICN2028在显示过程中(OE=0)会缓存16bit显示数据
，所以系统在ICN2028显示的过程中能够再持续存入16bit串行数据
，相比通用恒流源芯片
，刷新率能够提高50%以上。

ICN2028内部选取了电流精确节造技术
，可使片间误差低于±2.5%
，通路间误差低于±1.3%。ICN2028与上一代ICN2025/26的机能对比见下表。

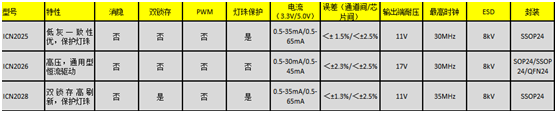

表1：恒流驱动ICN2025/26/28机能对比。

ICN2028在原有ICN2025的基础上参与双锁存
，可更好地利用数据传输与显示功夫的空当
，有效提高了显示的刷新率。当然
，ICN2028也能够不使用双锁存职能
，仅作为通常恒流驱动来使用。

ICN2028选取低压工艺并内置电压钳位
；さ缏
，能够有效降低显示时灯珠所接受的反向电压
，从而达到
；さ浦椤⒌⒏榈浦槭褂檬倜闹澳。

ICN2028若何提高显示刷新率？

通用恒流芯片在数据传输及数据显示如图3所示
，数据传输及数据显示利用率低的原因：

? 当显示一个高位数据的时辰
，数据显示的功夫可能会比数据传输的功夫大得多
，在数据显示有余的功夫内不能进行数据传输。

? 当显示一个低位数据的时辰
，数据显示的功夫可能会比数据传输的功夫幼得多
，在数据传输有余的功夫内不能进行数据显示。

图3：通用恒流源驱动芯片数据传送及数据显示时序图。

ICN2028数据传送及数据显示时序见图4。data(A)和data(C)为高位数据
，data(B)和data(D)凹凸位数据。将显示数据凹凸位按功夫进行组合
，使显示高位数据有余功夫能够利用起来进行数据传送
，或者寺符用传数据的功夫来进行高位的显示
，将传数据和显示数据美满的共同起来
，能够有效地提高显示刷新率
，根基步骤如下：

? 当data(A)传送实现后
，在LE上产生一个latch信号
，锁存data(A)

? 实现data(A)锁存后
，由1~>0
，寄放data(A)并显示data(A)OE

? 在显示data(A)的同时
，对data(B)进行传送

? data(B)传送实现后
，由LE产生latch信号
，锁存data(B)
，并接着传送data(C)

? 实现data(A)的显示后
，寄放data(B)并显示data(B)

? 实现data(C)的传送
，实现data(B)的显示

? 寄放data(C)和传送data(D)
，(同步骤1)

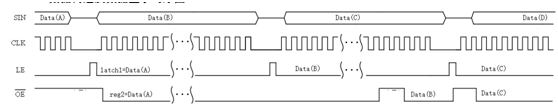

图4：ICN2028数据传送及数据显示时序图。

ICN2028的关键个性

? 16路恒流灌电流输出

? 输出电流设定领域：

? 0.5～45mA@VDD=5V

? 0.5～25mA@VDD=3.3V

? 电流精度

通路间：±0.7%(典型值)±1.3%(最大值)

芯片间：±1.1%(典型值)±2.5%(最大值)

? 急剧输出电流响应（最幼值）：60ns@VDD=5VOE

? I/O施密特触发器触发输入

? 最大数据传输频率：30MHz

? 芯片工作电压：VDD=3.3～6V

? 工作温度领域：-40℃～85℃

? 拥有极佳的抗滋扰能力和低灰度成效

? 集成双缓存
，刷新率比通用恒流芯片提高50%以上

? 通路内集成双向钳位
；さ缏
，可能有效削减灯珠的败坏
